NanoDrive 6.1 (組み立てキット・YM2612/3438別売）<FOR DOMESTIC>
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定ショップの通常発送日数：支払いから3日以内在庫なし¥ 22,800

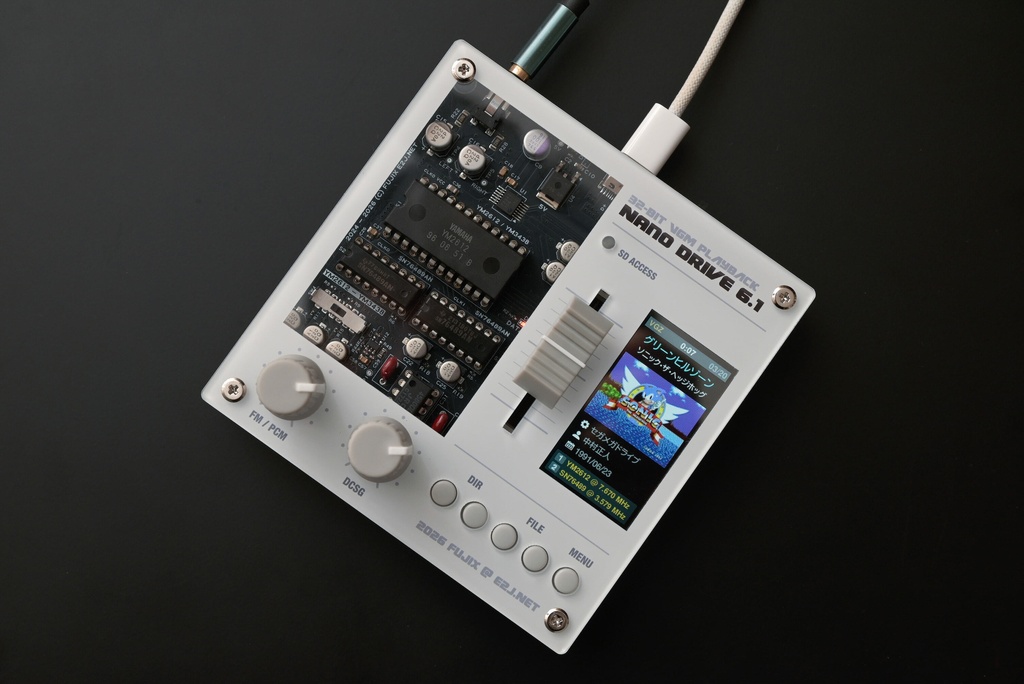

これは ESP32-S3 マイコンで駆動する、YM2612/3438+PSG対応 VGM/XGMプレーヤー DIY 組み立てキットです。YM2612/3438 は付属しておりません。別途ご用意ください。 組み立て時のトラブルを ◆ご自分で解決できる方◆ が対象となります。 【組立難易度】普通。 【GitHub】https://github.com/Fujix1/NanoDrive6 【マニュアルPDF】 https://e2j.net/temp/nd61_manual_r1.pdf <THIS PAGE IS ONLY FOR DOMESTIC SHIPPING.> Sonic the Headgehog (C) Sega.
■■■■ 大切な注意事項 ■■■■
● これは組み立てキットです。ご自分ではんだ付けして組み立てをお楽しみ頂くものとなっております。 ● 組み立てには、はんだごてやドライバー、テスター、ピンセット、拡大鏡、などの各種工具と電子工作経験、さらにトラブル解決能力が必要です。はんだ付けが初めてという方には向きません。 ● ESP32S3マイコンにはファームウェアv3.0を書き込み済みです。メイン基板、LCDユニット、SN76489チップは全品動作確認ずみです。 ● 本セットでは、全てのVGMファイルを正しく再生できません。エミュレーション環境とは異なります。 ● 本セットの製作や使用を原因とする、いかなる結果やトラブルについて、本セットの作者は一切の責任を負いません。使用者の責任においてお楽しみください。 ● 組み立て代行は受け付けておりません。そのようなリクエストはしないでください。過去にそのようなリクエストを行った方の購入はご遠慮ください。
■ 機能
microSDカードに保存した.vgmと.xgmの再生に対応します。YM2612とYM3438は切り替えスイッチで両チップに対応します。 PCに接続しUSBシリアルによる操作ができます。 詳細については、マニュアルPDFをご確認ください。 https://e2j.net/temp/nd61_manual_r1.pdf ブラウザ経由のファームウェア更新に対応しています。今後も新しい機能を追加予定です。
■ キットの内容

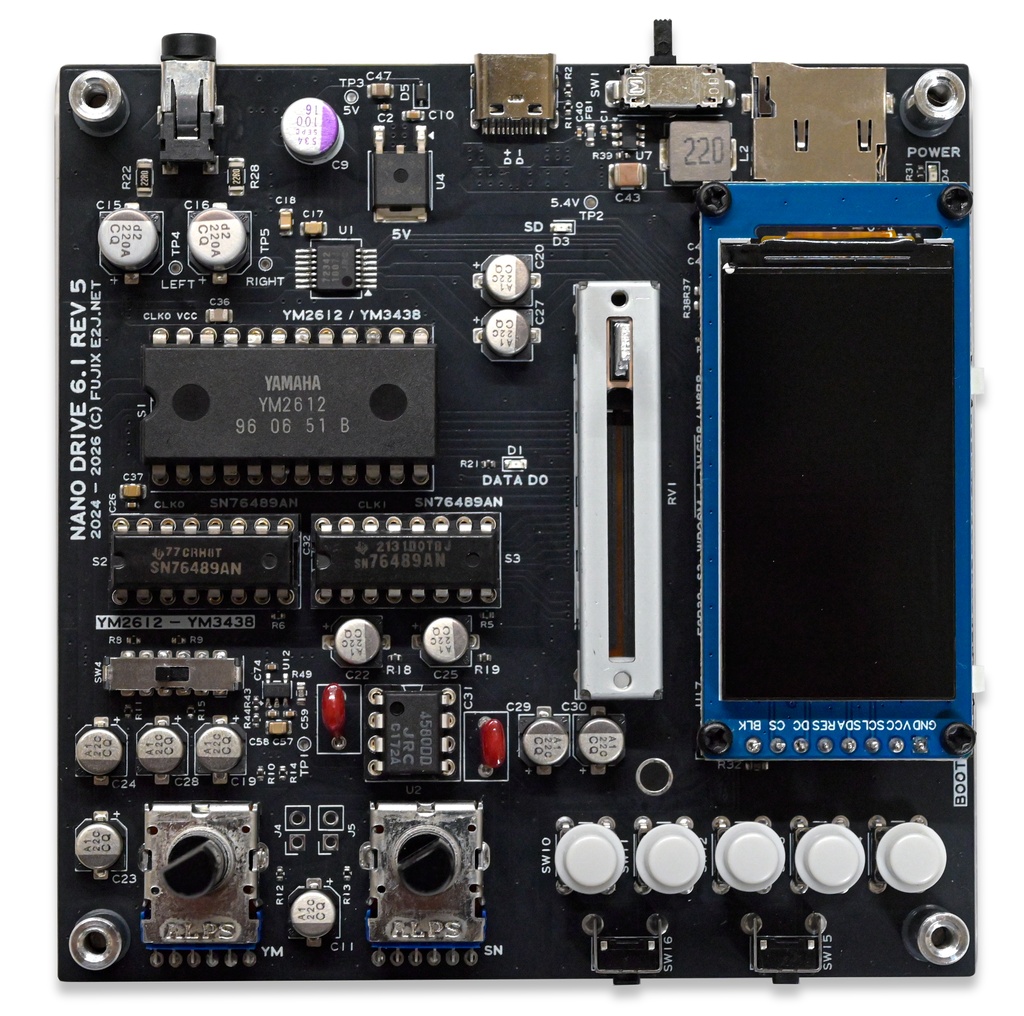

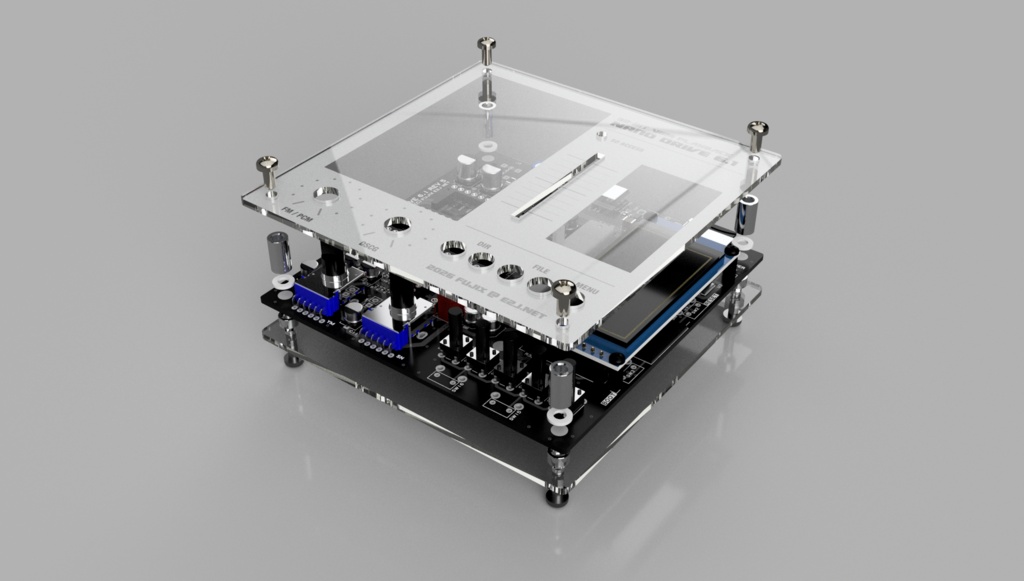

M2612/3438以外の組み立てに必要な全部品がセットされています。 メインボード（スケッチ書き込み済みESP32-S3、その他部品表面実装済み）、液晶モジュール、フィルムコンデンサ、PSG（SN76489）2個、オペアンプ、ボタン、スイッチ、ボリューム、ツマミ、ネジ類、スペーサー、ケース、滑り止め、マニュアル ※メインボード、SD読み込み、液晶モジュール、PSG音源チップなどは当方で全品動作確認済みです
■ YM2612/3438 は付属しておりません
FM音源チップは付属しておりませんので、別途ご用意ください。 中華業者による偽チップが激増しております。偽チップは回路がショートして本キットが壊れる可能性があるので、十分ご注意ください。
■ NanoDrive 6と6.1の違い
- 電源周りを更新しノイズを大幅に減らしました。大抵のUSB電源で動作します（相性が良くないのもあります） - ミキシング電圧を安定させました - コンデンサをDIP品から、チップタイプ（音響用ニチコンUCQ）に変更しました - 表面実装部品は全て実装済みとなりました - 高さが6mmほど低くなりました - その他いろいろ
